本篇文章簡單闡述了電磁流量計的安裝步驟和選型要求，電磁流量計在化工出產中日益廣泛，本文依據電磁流量計的作業原理及特色，介紹其裝置留意事項。跟著電子技術的開展，電磁流量計廣泛應用于工業出產中。下面依據原理及特色介紹電磁流量計在選型、裝置時的留意事項。

       一、選型

       1.流量計類型的挑選

       1.1 一體型和分體型

       挑選一體型或分體型的基本準則是:分體型，一般應用于有量程規模挑選批量操控、長時間浸泡在水中等惡劣環境場合(如高、低溫流體，強振蕩等環境中);一體型在大部分場合都能滿意運用要求。

       1.2 一般型和防爆型

       用戶可依據現場介質及環境的防爆等級斷定一般型、防爆型，產品手冊中一般都給出產品作業的防爆等級。

       2. 傳感器的口徑挑選

       在滿意丈量管內流速在0. 3～10 m/s 的規模時，通常不建議運用異徑管。挑選流速時應考慮未來添加流量負荷的可能。縮徑首要依據以下考慮:管道內流速偏低、工藝要求安穩在低速,關于大口徑的電磁流量計，口徑越大價格越高。關于流速偏低、工藝參數安穩的狀況選用縮徑進步流速，可以進步丈量精度, 一起節省本錢。

       3. 電極和接地環資料的挑選

       挑選電極資料要了解被測介質的理化性質，包括介質的組分、腐蝕性、磨蝕性等。電極本錢占流量計本錢份額較大，挑選合適的電極能得到很好的丈量效果,也能削減浪費。如飽和NaCl 溶液是強酸強堿鹽,化學性質為中性,挑選不銹鋼 SUS316L 就能滿意要求,哈氏合金、鉭電極等也能滿意要求,但本錢高得多,當溶液溫度較高時就必須選用哈氏合金、鉭等寶貴電極。一般狀況下電極資料耐腐蝕性要比管道高一個等級。接地環的耐腐蝕性要求比電極低,通常選用耐酸鋼或哈氏合金,從經濟上考慮,較少選用鉭等寶貴金屬。

       4.面料資料的挑選

       面料資料應依據被測介質品種和作業溫度斷定，一起考慮腐蝕性和磨蝕性要求，常見的有PTFE、FEP、PFA、聚氨酯橡膠、氯丁橡膠、陶瓷。氯丁橡膠用于非腐蝕性或弱腐蝕性液體，價格低廉，一般用于工業用水、廢污水及弱酸堿; PTFE、FEP、PFA 均屬于氟塑料，具有杰出的耐腐蝕性，一般強酸堿介質均適用，但耐磨性較差，不能用于礦漿液;聚氨酯橡膠具有極好的耐磨性，但耐腐蝕性和耐高溫性較差，一般適用于礦漿液、介質溫度低于 40℃～60℃的場合;陶瓷具有極好的耐腐蝕性和耐磨性，可用于具有腐蝕性的礦漿，但性脆，裝置時易碎，也可用于高溫介質，但要避免溫度劇變，一般溫度驟變不能大于100 ℃。各資料之間存在一些相同和相背的特色，選用時要仔細閱讀面料資料的理化性質闡明。

       5.防護等級的挑選

       防護等級依據外表的實踐作業條件而定，若外表在地上以下處于水淹狀況選 IP68 防護等級;若外表裝置在地上以上，而且環境不潮濕，則選 IP65 防護等級。

       二、裝置

       1.直管段要求

       裝置外表時要確保有滿足的直管段，一般遵早年5d 后 3d 的準則(d 為管道直徑)，裝置時盡可能遠離各種閥門、彎頭、三通、異徑管等影響流態分布的管段，如不可避免須把流量計裝置在管件的前面，一般要求異徑管、閥門10d，90°彎頭、三通后5D 直管段。

       2. 裝置方向及方位

       傳感器筆直裝置最為理想，但要留意流體流向應為下進上出。水平裝置時電極的軸線應水平;如電極的軸線與地上筆直，處于上面的電極易集氣，下面的電極易結垢或被污物掩蓋，影響電極與流體的觸摸，構成差錯。裝置方位應挑選在任何時候丈量導管內都充溢液體的當?shù)兀员苊庥捎谡闪抗軆葲]有液體而顯現不在零點上所引起的幻覺。管路規劃中應確保液體中不發生氣泡，流量計應盡量裝置在閥的上游,避免由于閥的節省效果，使管道中的壓力下降，然后發生氣泡。傳感器的周圍不能有較大的攪擾電磁場(如大功率電動機、變壓器)，避免發生丈量差錯。

       3.接地

       電磁流量計丈量線路把被測液體電位作為零電位，大都場合被測液體為地電位，轉換器的輸入端中點經過傳感器輸出信號的接地址與被測流體電氣連通。別的，電磁流量計傳感器的輸出信號很小，在滿量程時只要2.5～8.0 mV，流量很小時，輸出只要幾微伏，外界略有攪擾，就會影響外表精度。為確保電磁流量計正常作業，一起削減電氣攪擾，電磁流量計要有杰出的接地措施。

       電磁流量計接地時，應留意以下幾點。

       (1)傳感器的丈量管、外殼、屏蔽線、轉換器及二次外表都要接地。

       (2)傳感器、轉換器應獨自接地，肯定不要連在電動機、工藝管道上，接地電阻應小于10Ω。

       (3)傳感器、轉換器的接地在現場，去二次外表的屏蔽層在操控室一側接地，切勿多端接地，避免因電位不同而引進攪擾。

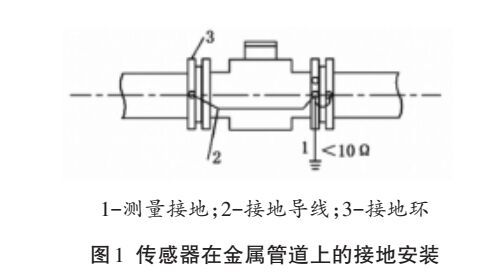

       (4)傳感器裝置在金屬管道上，可將傳感器的接地導線按制造廠的要求銜接在 2 側管道法蘭上，構成牢靠的接地回路(見圖 1)。

       外表的接地址應是一個獨立的接地址，不允許與其他電氣設備的接地線銜接在一起。傳感器裝置在塑料管道或內壁有絕緣涂層、面料的管道上，兩端應裝置接地環(或帶有接地電極的金屬短管)，然后用導線銜接，使管內活動的介質與大地短路，具有零電位(見圖 2)。

       4. 配管

       (1)為消除法蘭跳動和開裂，裝置流量計時應校對管道的不對中或歪斜，以及2個個法蘭之間的裝置間隔誤差。假如裝置在較長的架空管線上，流量計2個法蘭間應有支撐管線的支座，避免管 路振蕩發生應力。

       (2)消除管道中焊渣等異物。

       5. 加裝異徑管時應留意的問題

       為了在裝置異徑管后對流態不構成太大的影響，要求異徑管的中心錐角不大于 15°，越小越好，這是實踐出產中常常忽略的問題。

       三、結語

       裝置中應留意上述事項，以使電磁流量計在出產中發揮應有的效果。
