本篇文章介紹了渦輪流量計的故障檢查與解決辦法，以通快（TRUMPF)激光切開機上運用的渦輪流量計所呈現的報警為例，剖析了發生該故障的原因,并給出了相應的解決辦法。渦輪流量計是工業界遍及釆用的用于丈量單相活動的速度式流量外表,其丈量原理是:在管道中心安放一個渦輪,當流體通過管道時,沖擊渦輪葉片,對渦輪發生驅動力矩,使其戰勝?zèng)_突力矩和流體阻力矩而發生旋轉。在必定的流量范圍內,關于必定的流體介質黏度,渦輪的旋轉角速度與流體流速成正比[2];當渦輪葉片切開由永久磁鋼發生的磁力線時,引起磁通改變,經前置放大器放大、整形后,發生與流速成正比的脈沖信號,送入顯現外表進行計數和顯現,這樣依據單位時刻內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。

       本文以通快(TRUMPF)激光切開機呈現的關于液體流量計的報文為例,剖析了流量計呈現故障的可能原因,并給出相應的確診辦法和處理進程。

       一、故障現象

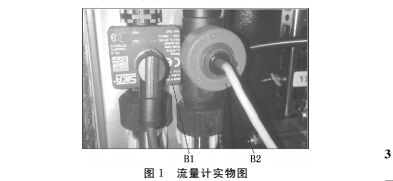

圖1為渦輪流量計實物圖。

       在通快機床Trulaser3030BE呈現以下報警:圖1流量計實物圖13101405:RF generator 1is reporting errors(射頻發生器1報錯);13100209:Forcibly actuated shutdown of thechiller(冷水機被強制關斷);12050053:warning.Q2 flow too low(正告：Q2流量過低）。

       二、故障檢查

       首要檢查水箱里邊并不缺水，其次取下渦輪流量計檢查渦輪葉片是否損害，用嘴吹氣明顯能聽到渦輪的旋轉聲，檢查渦輪葉片上并沒有發現大顆粒雜質，初步判別Ｑ２ 流量計損壞。

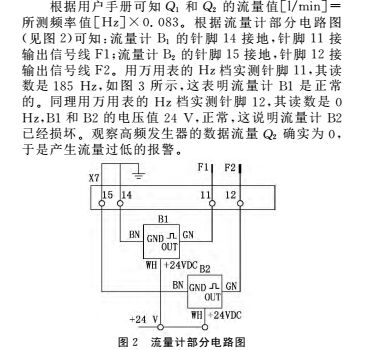

圖2為流量計部分電路圖

       三、解決辦法

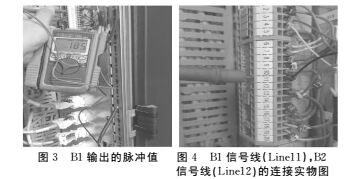

       已然判別流量計Ｂ２損壞，購買一個新的流量計能夠解決問題，但可能會造成較長時刻的機床停機。這時可采用以下辦法進行應急處理：首要從插槽１２拔掉流量計，B2的信號線，再?gòu)牟宀?1（即流量計B1的信號線上）并聯一根銅線到插槽12，這樣流量計B2與B1共用相同的信號，起到了短接B2的效果，如圖4所示，短接后報警消除，機床能夠正常加工。
